머신러닝 스터디 3주차 - Simple CNN 모델로 이미지 학습하기

03/20

교재(컴퓨터 비전과 딥러닝 - 라쟈링가파 샨무갸마니 p.97)

개와 고양이를 예측하는 모델 훈련시키기

1. Kaggle에서 개와 고양이 이미지를 다운받는다.

(https://www.kaggle.com/c/dogs-vs-cats/data)

2. 다운받은 이미지 중에서 train 폴더에 있는 이미지의 일부만 사용한다.

3. 교재의 simple cnn 코드를 활용해서 이미지 학습을 시킨다.

	# 이미지 데이터 출처 kaggle.com/c/dogs-vs-cats/data
	# tensorflow, pillow, SciPy
	print("==========================")
	print("====loading settings======")
	import tensorflow as tf
	import os
	import shutil
	work_dir = 'C:/Users/BY/Downloads/dogs-vs-cats/train/' #디렉토리 지정
	image_names = sorted(os.listdir(os.path.join(work_dir, 'train')))
	def copy_files(prefix_str, range_start, range_end, target_dir):
	image_paths = [os.path.join(work_dir, 'train', prefix_str+'.'+str(i)+'.jpg')
	for i in range(range_start, range_end)]
	dest_dir = os.path.join(work_dir, 'data', target_dir,prefix_str)
	os.makedirs(dest_dir)
	for image_path in image_paths:
	shutil.copy(image_path, dest_dir)
	# 실습을 위해 고양이와 개 이미지를 1,000개만 사용
	print("==========================")
	print("====copy image files======")
	copy_files('dog', 0, 10, 'train')
	copy_files('cat', 0, 10, 'train')
	copy_files('dog', 10, 14, 'test')
	copy_files('cat', 10, 14, 'test')
	# 간단한 CNN으로 벤치마킹. 교재의 simple_cnn 모델
	print("==========================")
	print("====define cnn model======")
	image_height, image_width = 150, 150
	train_dir = os.path.join(work_dir+'data/', 'train')
	test_dir = os.path.join(work_dir+'data/', 'test')
	no_classes = 2
	no_validation = 8 #800
	epochs = 2
	batch_size = 2 #200
	no_train = 20 #2000
	no_test = 8 #800
	input_shape = (image_height, image_width, 3)
	epoch_steps = no_train // batch_size # 여기가 0이 되어버리면
	# AttributeError: 'ProgbarLogger' object has no attribute 'log_values' 에러 발생
	test_steps = no_test // batch_size
	def simple_cnn(input_shape):
	model = tf.keras.models.Sequential()
	model.add(tf.keras.layers.Conv2D(
	filters=75, # 64
	kernel_size=(3,3),
	activation='relu',
	input_shape=input_shape
	))
	model.add(tf.keras.layers.Conv2D(
	filters=150, # 128
	kernel_size=(3,3),
	activation='relu',
	))
	model.add(tf.keras.layers.MaxPooling2D(pool_size=(2,2)))
	model.add(tf.keras.layers.Dropout(rate=0.3))
	model.add(tf.keras.layers.Flatten())
	model.add(tf.keras.layers.Dense(units=32, activation='relu')) # 1024
	# tensorflow.python.framework.errors_impl.ResourceExhaustedError: OOM when allocating tensor with shape[799350,1024] and type float on /job:localhost/replica:0/task:0/device:CPU:0 by allocator cpu
	model.add(tf.keras.layers.Dropout(rate=0.3))
	model.add(tf.keras.layers.Dense(units=no_classes, activation='softmax'))
	model.compile(loss=tf.keras.losses.categorical_crossentropy,
	optimizer=tf.keras.optimizers.Adam(),
	metrics=['accuracy'])
	return model
	simple_cnn_model = simple_cnn(input_shape)
	# 한번에 이미지 묶음 하나씩만 로드.
	# tf.keras에 ImageDataGenerator라는 클래스는 필요할 때마다 이미지를 읽음
	generator_train = tf.keras.preprocessing.image.ImageDataGenerator(rescale=1. /255)
	generator_test = tf.keras.preprocessing.image.ImageDataGenerator(rescale=1. / 255)
	# 디렉터리로부터 이미지를 읽어오는 flow_from_directory 메소드
	train_images = generator_train.flow_from_directory(
	train_dir,
	batch_size = batch_size,
	target_size = (image_width, image_height))
	test_images = generator_test.flow_from_directory(
	test_dir,
	batch_size = batch_size,
	target_size = (image_width, image_height))
	# generator (생성기)는 모델을 학습시키기 위해 직접적으로 사용할 수 있다.
	print("==========================")
	print("====fitting cnn model=====")
	simple_cnn_model.fit_generator(
	train_images,
	steps_per_epoch=epoch_steps,
	epochs=epochs,
	validation_data=test_images,
	validation_steps=test_steps)

코드 업로드 (https://github.com/BY1994/TIL/blob/master/Python/Tensorflow/07_Dogs_Cats_simple_cnn_keras.py)

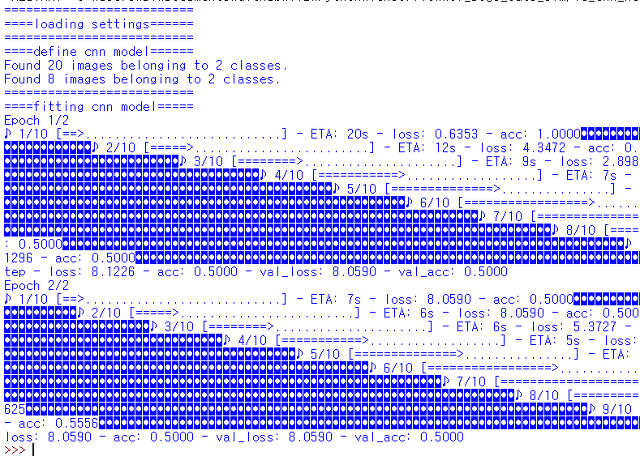

4. 학습 결과

- 정확도는 거의 50% 안팎으로 나와서, 학습이 잘 되지 않았다.

- Anaconda를 설치하지 않아서 tensorflow 외에 이미지 처리를 위한 pillow와 연산을 위한 SciPy를 직접 설치해줘야했다! (cmd로 pip install을 사용했다)

- 또한 CPU의 부담이 너무 커서 python shell이 자꾸 죽었기 때문에 이미지는 교재의 가이드처럼 1000개를 사용하지 못하고 개수를 계속 줄여서 학습시켰다.

- shell을 죽지 않게 하는데 가장 큰 영향을 준 것은 model.add(tf.keras.layers.Dense(units=32, activation='relu')) 이 부분의 units가 원래 1024개였는데, 이것을 크게 줄였더니 코드가 정상적으로 실행되었다.

- 교재의 코드는 변수가 하드코딩되어있기 때문에, 이미지의 개수를 다르게 할 경우 no_validation, batch_size, no_train, no_test를 일일히 바꾸어줘야한다.

+ 데이터셋 확장하기

훈련 중 노이즈를 유발해서 데이터 셋의 크기를 늘린다.

generator_train 부분의 코드만 변경하면 데이터셋 크기를 늘려서 학습시킬 수 있다.

(https://github.com/BY1994/TIL/blob/master/Python/Tensorflow/08_Dogs_Cats_simple_cnn_keras_data_augmentation.py)

+ MNIST 데이터 API를 이용해 학습시키고 시각화 하기

"""
	텐서플로 레이어 API에서 제공하는 메소드 이용
	"""
	import tensorflow as tf
	from tensorflow.examples.tutorials.mnist import input_data
	mnist_data = input_data.read_data_sets('MNIST_data', one_hot = True)
	input_size = 784
	no_classes = 10
	batch_size = 100
	total_batches = 200
	x_input = tf.placeholder(tf.float32, shape=[None, input_size])
	y_input = tf.placeholder(tf.float32, shape=[None, no_classes])
	# 텐서보드를 사용해 훈련 프로세스를 시각화
	# 변수의 통계를 시각화하려면 tf.summary에 변수의 통계값이 추가되어야한다.
	def add_variable_summary(tf_variable, summary_name):
	with tf.name_scope(summary_name + '_summary'):
	mean = tf.reduce_mean(tf_variable)
	tf.summary.scalar('Mean', mean)
	with tf.name_scope('standard_deviation'):
	standard_deviation = tf.sqrt(tf.reduce_mean(
	tf.square(tf_variable - mean)))
	tf.summary.scalar('StandardDeviation', standard_deviation)
	tf.summary.scalar('Maximum', tf.reduce_max(tf_variable))
	tf.summary.scalar('Minimum', tf.reduce_min(tf_variable))
	tf.summary.histogram('Histogram', tf_variable)
	# 이전 모델과 달리 MNIST 데이터를 정사각형 형태로 크기를 변경하고 2차원 이미지 형태로 사용
	# 이미지를 28 x 28 이미지 픽셀 크기로 변형
	x_input_reshape = tf.reshape(x_input, [-1, 28, 28, 1],
	name = 'input_reshape')
	# => 차원값이 -1이라는 것은 배치 크기가 임의의 수가 될 수 있음을 의미
	# => name은 텐서보드 그래프에 반영돼 쉽게 이해할 수 있음
	# 입력, 필터, 커널, 활성화가 정의된 2D 컨볼루션 레이어 정의
	def convolution_layer(input_layer, filters, kernel_size = [3, 3],
	activation = tf.nn.relu):
	layer = tf.layers.conv2d(
	inputs = input_layer,
	filters = filters,
	kernel_size = kernel_size,
	activation = activation,
	)
	add_variable_summary(layer, 'convolution')
	return layer
	# => kernel_size와 activation에 대한 디폴트 값을 줌
	# => 요약 데이터는 레이어에 추가되고, 해당 레이어는 반환됨
	# => 함수를 호출할 때마다 input_layer가 매개변수로 주입되어야함
	# 풀링 레이어에 대한 함수
	def pooling_layer(input_layer, pool_size = [2,2], strides = 2):
	layer = tf.layers.max_pooling2d(
	inputs = input_layer,
	pool_size = pool_size,
	strides = strides
	)
	add_variable_summary(layer,'pooling')
	return layer
	# => pool_size와 strides 디폴트 값이 주어지지만 필요한 경우 변경 가능
	# => 마찬가지로 레이어에 요약 데이터 추가됨
	# 밀집 레이어 정의
	def dense_layer(input_layer, units, activation=tf.nn.relu):
	layer = tf.layers.dense(
	inputs = input_layer,
	units = units,
	activation = activation
	)
	add_variable_summary(layer, 'dense')
	return layer
	# => activation에 대한 기본값을 갖고 있으며, 변수 요약 데이터 추가
	# 레이어들은 그래프로 연결되었으며, 아직 초기화되기 전이다.
	# 첫번째 컨볼루션 레이어에서 샘플링된 특성을 더 나은 특성으로 변환하기 위해
	# 새로운 컨볼루션 레이어 추가 가능
	convolution_layer_1 = convolution_layer(x_input_reshape, 64)
	pooling_layer_1 = pooling_layer(convolution_layer_1)
	convolution_layer_2 = convolution_layer(pooling_layer_1, 128)
	pooling_layer_2 = pooling_layer(convolution_layer_2)
	flattened_pool = tf.reshape(pooling_layer_2, [-1, 5*5*128],
	name='flattened_pool')
	dense_layer_bottleneck = dense_layer(flattened_pool, 1024)
	# => 컨볼루션 레이어 간의 유일한 차이점은 필터 크기
	# => 커널과 스트라이드 매개변수 값을 선택하는 것은 임의이며 경험에 의해 선택
	# => 밀집 레이어 API는 단일 차원의 벡터를 특정 개수의 숨겨진 유닛(1024개)에 매핑시킨다.
	# => 숨겨진 레이어는 ReLU 활성화 함수로 이어져 비선형 연산이 되다.
	# 드롭아웃 확률을 가진 드롭아웃 레이어
	# 훈련 모드는 드롭아웃 적용 여부에 따라 True 또는 False로 설정할 수 있으며, 훈련을 위해
	# True로 설정한다. 하지만 정확도 계산시 해당 값이 변경되어야해서 부울 값을 저장해둔다.
	dropout_bool = tf.placeholder(tf.bool)
	dropout_layer = tf.layers.dropout(
	inputs = dense_layer_bottleneck,
	rate = 0.4,
	training = dropout_bool
	)
	# 드롭아웃 레이어를 로짓이라는 밀집 레이어에 주입
	# 로짓은 클래스 개수로 이어지는 활성화 함수를 가진 마지막 레이어
	logits = dense_layer(dropout_layer, no_classes)
	# 이전처럼 로짓이 소프트맥스 레이어를 통과한 후 교차 엔트로피 계산을 수행
	# 텐서보드의 좀 더 나은 시각화를 위해 이름 범주에 추가
	with tf.name_scope('loss'):
	softmax_cross_entropy = tf.nn.softmax_cross_entropy_with_logits(
	labels=y_input, logits=logits)
	loss_operation = tf.reduce_mean(softmax_cross_entropy, name='loss')
	tf.summary.scalar('loss', loss_operation)
	# 손실 함수를 tf.train API의 메소드를 이용해 최적화
	with tf.name_scope('optimiser'):
	optimiser = tf.train.AdamOptimizer().minimize(loss_operation)
	# 정확한 예측값과 정확도 계산을 위해 이름 범주를 추가
	# 정확도에 대한 스칼라 요약 데이터도 추가
	with tf.name_scope('accuray'):
	with tf.name_scope('correct_prediction'):
	predictions = tf.argmax(logits, 1)
	correct_predictions = tf.equal(predictions, tf.argmax(y_input, 1))
	with tf.name_scope('accuracy'):
	accuracy_operation = tf.reduce_mean(
	tf.cast(correct_predictions, tf.float32))
	tf.summary.scalar('accuracy', accuracy_operation)
	# 세션을 시작하고 변수를 초기화
	session = tf.Session()
	session.run(tf.global_variables_initializer())
	# 요약 데이터를 모두 합쳐야하며, 훈련 요약 데이터와 테스팅 요약 데이터를 작성
	# 하기 위한 파일도 정의
	merged_summary_operation = tf.summary.merge_all()
	train_summary_writer = tf.summary.FileWriter('/tmp/train', session.graph)
	test_summary_writer = tf.summary.FileWriter('/tmp/test')
	# 배치에서 데이터가 로드되고 훈련을 시작
	test_images, test_labels = mnist_data.test.images, mnist_data.test.labels
	for batch_no in range(total_batches):
	mnist_batch = mnist_data.train.next_batch(batch_size)
	train_images, train_labels = mnist_batch[0], mnist_batch[1]
	_, merged_summary = session.run([optimiser, merged_summary_operation],
	feed_dict={
	x_input: train_images,
	y_input: train_labels,
	dropout_bool: True
	})
	train_summary_writer.add_summary(merged_summary, batch_no)
	if batch_no % 10 == 0:
	merged_summary, _ = session.run([merged_summary_operation,
	accuracy_operation], feed_dict={
	x_input: test_images,
	y_input: test_labels,
	dropout_bool: False
	})
	test_summary_writer.add_summary(merged_summary, batch_no)

(코드 업로드: https://github.com/BY1994/TIL/blob/master/Python/Tensorflow/05_MNIST_Multilayer_convolution.py)

위의 코드를 실행시킨 후, cmd 창에서 다음과 같은 주소로 이동한다.

=> tensorboard --logdir=/tmp/train을 하면 training 과 관련된 시각화 결과를,

tensorboard --logdir=/tmp/test를 하면 test와 관련된 시각화 결과를 볼 수 있다.

그리고 브라우저에서 localhost:6006 을 입력하면 시각화된 결과물을 확인할 수 있다.

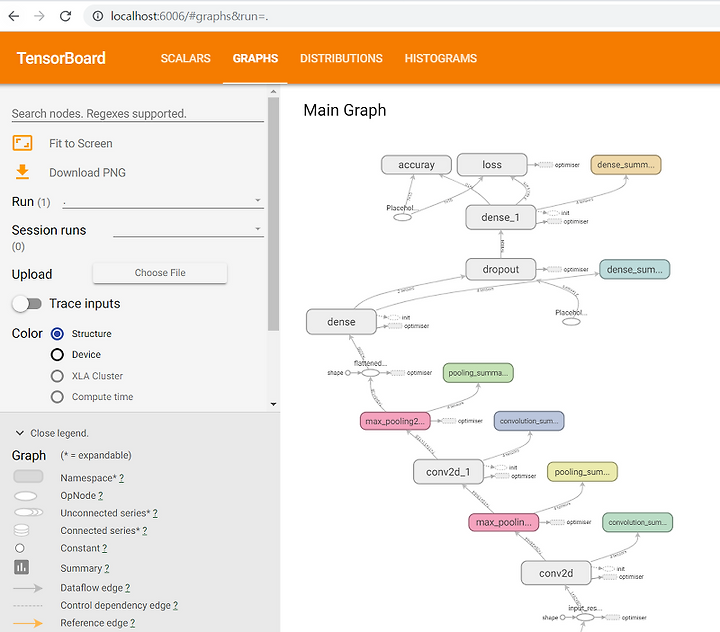

이는 Scalar 탭의 결과물이고, Graph 탭에서는 다음과 같은 모델의 시각화를 볼 수 있다.
